Proiettore di Profili Digitale con il miglior rapporto Qualità/Prezzo

“Easy_Projector strumento di misura video per controlli dimensionali con il miglior rapporto qualità/prezzo”

Questa speciale linea a basso costo, disponibile in due modelli, ha la stessa qualità della serie Smart_Projector, e prestazioni simili a parità di dimensioni del campo visivo (FoV).

Easy_Projector, privo di funzionalità non necessarie, è perfetto per un controllo dimensionale di base, semplice e veloce, su oggetti piatti. Il sistema è integrato con un Mini PC NUC (senza monitor) oppure, opzionale su richiesta, fornito assieme ad un Potente PC All-In-One con monitor touchscreen HD.

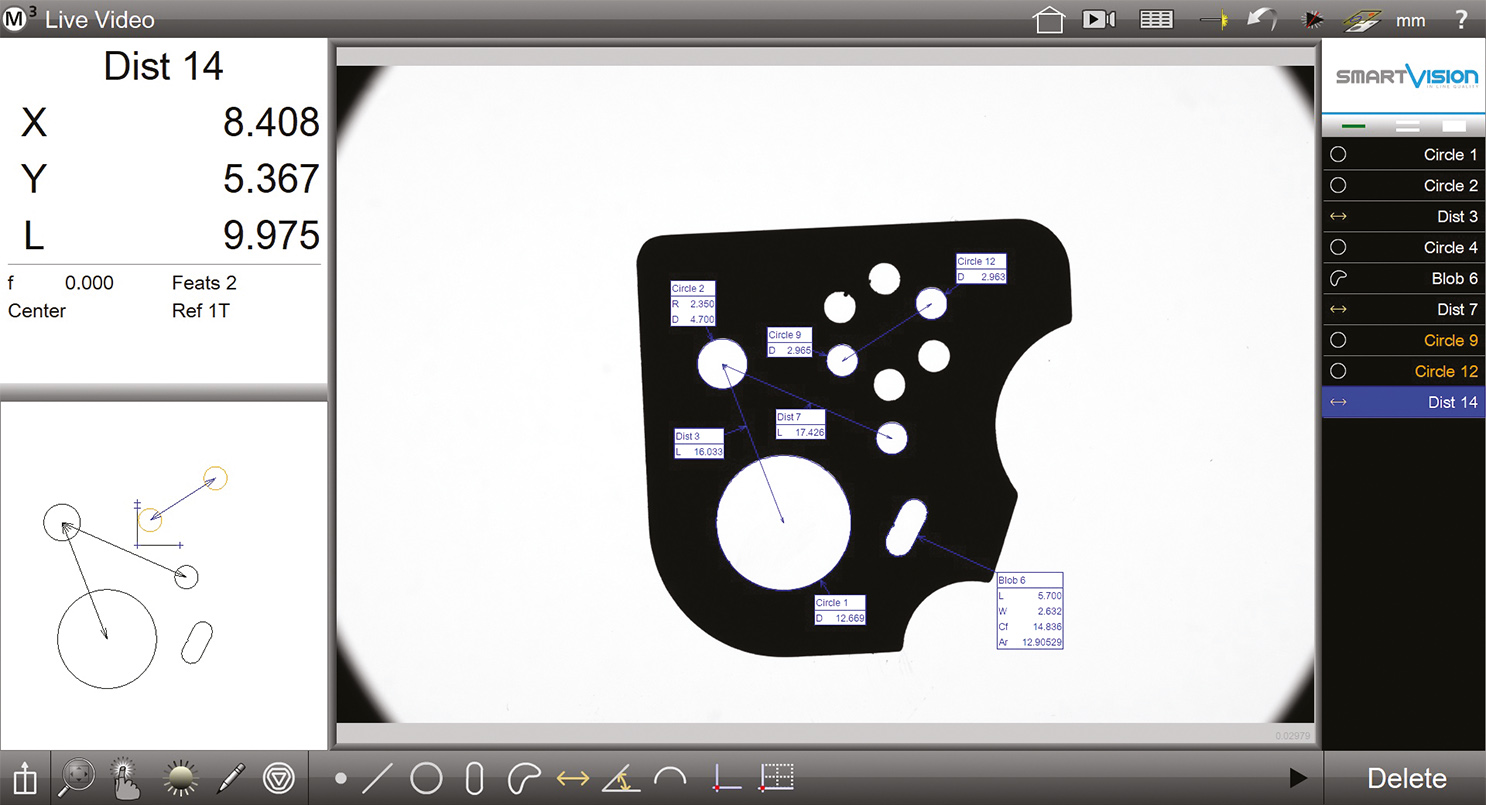

L’intuitivo software di metrologia SmartVision garantisce una misurazione veloce, accurata, oggettiva e completamente automatica dei pezzi e crea report dati di tutte le attività di controllo effettuate in file compatibili con Excel (CSV, TSV, TXT), e in PDF con immagini.

Richiedi i prezzi o una demoScarica la brochureGuarda il video
  • Particolarmente adatto al controllo qualità per produzioni massive, controlli in linea, controlli in entrata
  • Elimina la soggettività e gli errori di misurazioni dipendenti dagli operatori
  • Incrementa il numero di quote e il tasso di controllo qualità, può misurare fino a 16000 caratteristiche in pochi secondi
  • Realizza un report dati automatico e completo interpretabile da software SPC (Min, Max, Gamma, Media, Std Dev, 6 Sigma)
  • Progettato per uso intensivo in produzione
  • Plug-and-play, pronto all’uso
  • Adatto ad operatori non qualificati
  • Investimento flessibile con un veloce ritorno sull’investimento
  • Riduce i tempi e i costi dei controlli
  • Pronto per l’Automazione
Camera di Misura (mm) 203×250 H.280
Area di Lavoro (FoV) (mm) 92×61
FoV Diagonale (mm) 100
FoV Area (mm2) 5485
FoV Tipo Rettangolare con vignettatura
Accuratezza di ripetibilità ±1 μm
Accuratezza della misura ±6 μm
Configurazione d’uso Verticale
Luce Diascopica Direzionale
Tipo di Ottica Lente telecentrica
Interfacce di Comunicazione USB 3
Dimensioni (mm) 290×330 H.880
Peso (kg) 25
Struttura Robusto acciaio inossidabile
Modello Easy_Projector 92 Easy_Projector 168
Anteprima immagine
Configurazione d’uso Verticale Verticale
Area di Lavoro (FoV) (mm) 92×61 168×113
FoV Diagonale (mm) 100 195
FoV Area (mm2) 5485 18500
Luce Diascopica Direzionale Direzionale
06app
  • Riconoscimento automatico del pezzo
  • Luce programmabile via software
  • Markup dati con annotazioni
  • Importazione / Esportazione CAD (file dxf)
  • Esportazione automatica report dati (xlsx, csv, tsv, txt)
  • Report stampabili (pdf)
  • Software multi lingua
Precision_Clamp
Morsetti di Precisione
Fixing_tool_for_Turning_parts
Strumento di fissaggio per parti Tornite
Support glass
Vetri di Supporto
Laser Barcode Scanner CCD
Lettore Barcode CCD
Smart_Data_Collection_SPC
Smart_Data_Collection_SPC
APPROFONDISCI
Smart_Profile_Matching System
Smart_Profile_Matching
APPROFONDISCI
Smart_Wire_Measurement System
Smart_Wire_Measurement
APPROFONDISCI
smart_automation-suite
Smart_Automation_Suite
APPROFONDISCI
[cq_vc_hotspot image=”10783″ isdisplayall=”on” icontype=”icon” fonticon=”” position=”37%|44%,47%|44%,57%|44%,71%|44%,85%|44%,” iconbackground=”#b2b2b2″ circlecolor=”#ffffff” arrowposition=”left,left,left,left,left,left” tooltipstyle=”light” maxwidth=”350″ marginoffset=”-6px 0 0 -6px”][hotspotitem]
Telecamera industriale ad alta risoluzione
Ottiche Bi-Telecentriche ad elevate prestazioni
[/hotspotitem]
[hotspotitem]
Robusta struttura industriale in acciaio
Strumento compatto e stabile
[/hotspotitem]
[hotspotitem]
Pronto per l’Automazione
Adatto per la linea di produzione
[/hotspotitem]
[hotspotitem]
Camera di misura aperta protetta su due lati
Agevole posizionamento dell’oggetto
Vetro intercambiabile regolabile in altezza
Piano d’appoggio personalizzabile
[/hotspotitem]
[hotspotitem]
Luce Diascopica Direzionale
[/hotspotitem][/cq_vc_hotspot]
Easy_Projector 92
[cq_vc_hotspot image=”11149″ isdisplayall=”on” icontype=”icon” fonticon=”” position=”55%|68%,60%|68%,66%|68%,72%|68%,77.5%|68%” iconbackground=”#b2b2b2″ circlecolor=”#ffffff” arrowposition=”right,right,right,right,right” tooltipstyle=”light” maxwidth=”350″ marginoffset=”-6px 0 0 -6px”][hotspotitem]
Potente PC All-In-One
[/hotspotitem][hotspotitem]
Schermo Touch in HD
Software di misura intuitivo
[/hotspotitem][hotspotitem]
Programmazione con
il tocco delle dita
[/hotspotitem][hotspotitem]
Funzione automatica
di riconoscimento
[/hotspotitem][hotspotitem]
Fino a 16000 misure
per oggetto
[/hotspotitem][/cq_vc_hotspot]
Potente PC All-in-One (opzionale su richiesta)
Raggiungere l’Eccellenza nel Controllo Qualità con la Tecnologia SmartVision!
