Smart_Projector_Double Pharma is a digital Profile Projector with two different levels of magnification in one instrument. It has
been specifically designed for companies with a wide range of products’ sizes and it allows to measure items with very different
dimensions.
Smart_Projector_Double Pharma
Strumento di Misura Video a Doppio Ingrandimento per aziende del Packaging Farmaceutico
“Smart_Projector_Double Pharma consente un controllo di qualità dimensionale automatico, obiettivo, ripetibile, facile e veloce di una vasta gamma di articoli”
Contrary to other profile projectors, Smart_Projector_Double Pharma is a completely static device. The switching between the Fields of View does not involve any movable part, therefore no recalibration is needed. It is possible to create automatic programs that involve the two different FoVs, for a complete check of the items.
The areas of the two Fields of View can be chosen among a large set, matching the configuration of the instrument to the needs of the customer. This ensures to get the maximum accuracy also on complicated items and components, without having to buy two instrumentscompromises in precision.
Smart_Projector_Double Pharma by SmartVision is a fast, compact, rugged, static, easy-to-use and easy-to-program device, designed for harsh environments and heavy duty cycles use.
- Caratteristiche Principali
- Specifiche Tecniche
- Modelli Disponibili
- Software Dedicato
- Smart Tools
- Opzioni HW/SW
- Due diversi ingrandimenti, utilizzo orizzontale e verticale
- Adatto al controllo qualità di produzione di massa, controllo in linea, ispezione in entrata
- Aumenta il numero di misurazioni e il tasso di controllo della qualità
- Progettato per uso massiccio in produzione
- Adatto ad operatori non qualificati
- Elimina la soggettività e gli errori di misurazioni dipendenti da operatori
- Pronto per l’automazione
- Riduce il tempo e il costo dei controlli
| Camera di Misura (mm) | 200×230 H.240 |
| Ingrandimento | 2 fasi: M2 / M1 |
| Area di Lavoro (FoV) (mm) | 60×45 / 108×73 |
| FoV Diagonale (mm) | 75 / 125 |
| FoV Area (mm2) | 2700 / 7800 |
| FoV Tipo | Rettangolare / Con vignettatura |
| Accuratezza di ripetibilità | ±0.5 / ±1 μm |
| Accuratezza della misura | ±3 / ±6 μm |
| Configurazione d’uso | Verticale – Orizzontale |
| Luce Diascopica | Collimata |
| Luce Episcopica | Sì |
| Tipo di Ottica | Doppia Lente telecentrica |
| Interfacce di Comunicazione | Gigabit Ethernet + USB 2 |
| Dimensioni (mm) | 284×330 H.1255 |
| Peso (kg) | 46 |
| Struttura | Robusto acciaio inossidabile |
| Smart_Projector | 55 Pharma | Quattro_Pro Pharma | Double Pharma | 108 Pharma | 168 Pharma | ||
| Anteprima immagine |  |
 |
 |
 |
 |
||
|
Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | ||
| Ingrandimento | No | 4 fasi | 2 fasi | No | No | ||
| Area di Lavoro (FoV) (mm) | 55×37 | ø 12 | 24 | 48 | 90 | 60×45 | 108×73 | 108×73 | 168×113 | ||
| FoV Diagonale (mm) | 60 | – | 75 | 125 | 125 | 195 | ||
| FoV Area (mm2) | 2000 | 112 / 452 / 1800 / 6360 | 2700 | 7800 | 7800 | 18500 | ||
| Luce Diascopica | Collimata | Collimata | Collimata | Collimated | Collimata | ||
| Luce Episcopica | Sì | Sì | Sì | Sì | Sì |

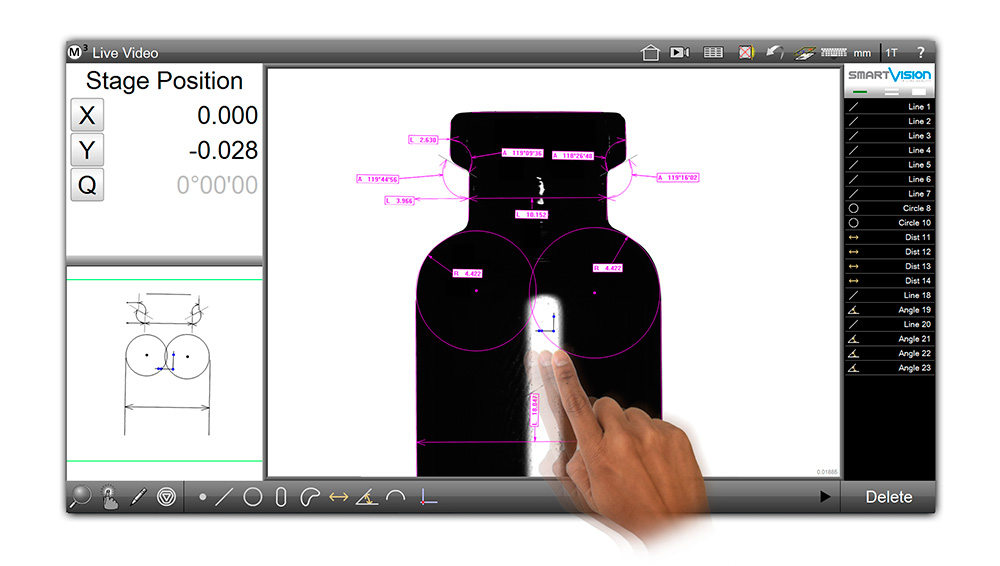

- Riconoscimento automatico del pezzo
- Luce programmabile via software
- Markup dati con annotazioni
- Importazione / Esportazione CAD (file dxf)

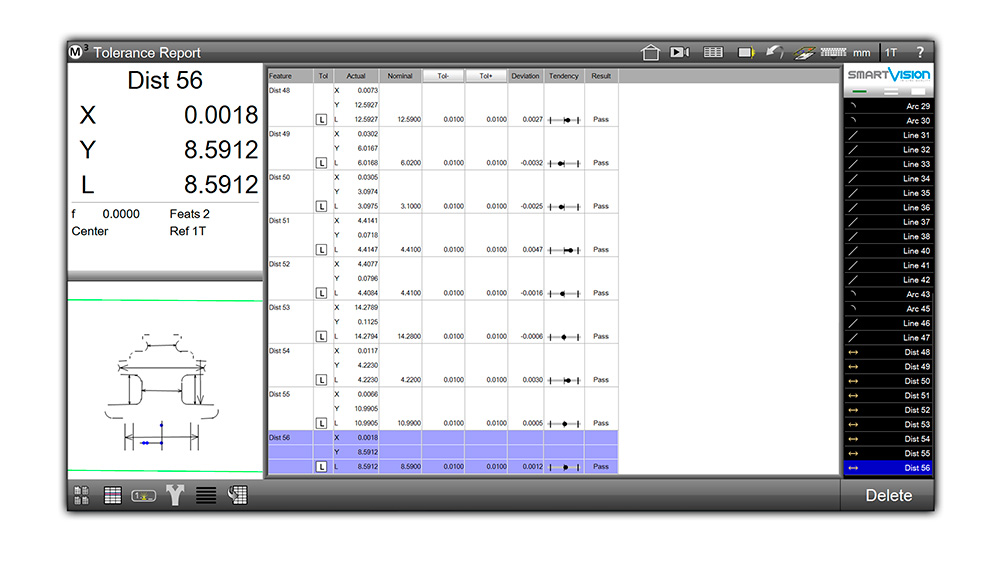

- Esportazione automatica report dati (xlsx, csv, tsv, txt)
- Report stampabili (pdf)
- Software multi lingua
Morsetti di Precisione
Strumento di fissaggio per parti Tornite

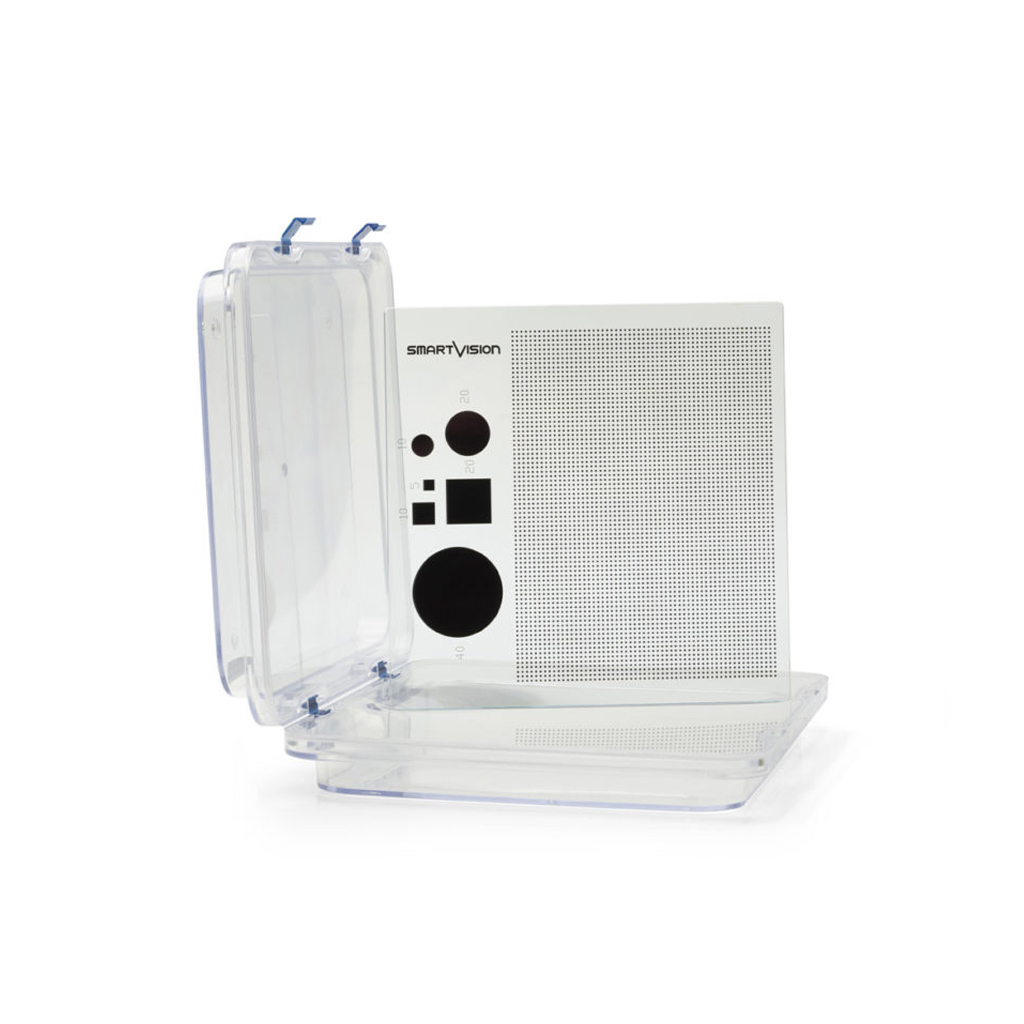

Vetri di Supporto
Lettore Barcode CCD
Smart_Horizontal_Adapter_Kit
APPROFONDISCI
APPROFONDISCI

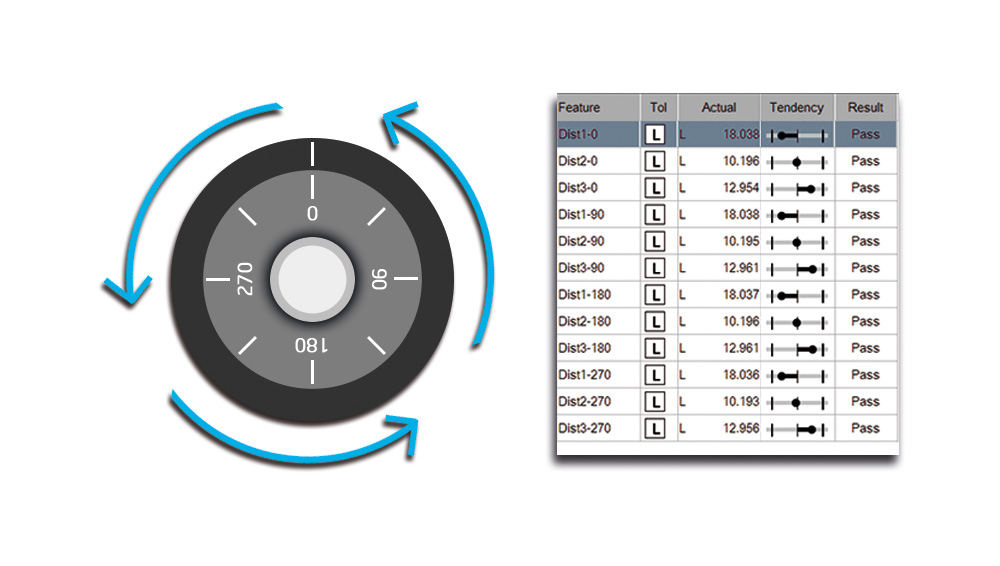

Smart_Rotating_Robot
