Veloce e Industriale Strumento di Misura Video

“Smart_Rotating_Robot è ideale per effettuare misurazioni su diversi piani di proiezione ad angoli definiti“

L’innovativo Smart_Rotating_Robot è stato progettato per estendere la gamma di applicazioni dello Smart_Projector, permettendo il controllo di qualità di pezzi cilindrici e qualsiasi altro elemento che deve essere esaminato su diversi piani di proiezione ad angoli definiti.

E’ fatto di uno speciale modulo automatizzato inserito all’interno della camera di misura dello Smart_Projector e collegato con il PC AIO fornito tramite una stazione di controllo dedicata.

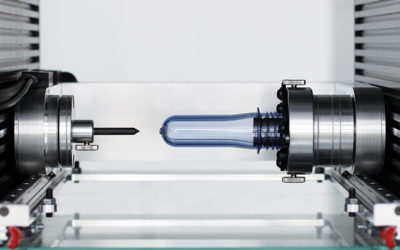

Le parti sono fissate ad un mandrino robotizzato con sistema di rotazione controllato via software tramite una scatola di controllo dedicata, che consente di visualizzare risultati immediati.

La facile integrazione di Smart_Rotating_Robot nel sistema Smart_Projector garantisce la massima flessibilità e riduce il tempo necessario per controllare le componenti da diversi angoli di vista, grazie al carico automatico di programmi diversi per viste diverse.

Richiedi infoScarica la BrochureGuarda il video

CARATTERISTICHE DI PRODOTTO

  • Specificatamente adatto per controllo qualità di produzione di massa, controllo in linea
  • Elimina la soggettività e gli errori di misurazioni basate sull’operatore
  • Può misurare un singolo pezzo su diversi angoli definiti
  • Integrazione perfetta con lo Smart_Projector
  • Possibilità di utilizzare attrezzi di fissaggio personalizzati
  • Adatto ad operatori non qualificati
  • Investimento flessibile con veloce ritorno sull’investimento
  • Riduce tempo e costi del controllo

Smart_Projector Modelli Compatibili

WORKING AREA
DIMENSION (mm)

FoV
(mm)
55 x 37 108 x 73 168 x 113
FoV Diagonal
(mm)
60 125 195
FoV Area
(mm2)
2000 7800 18500
Diascopic Light Collimated Collimated Collimated
Episcopic Light Yes  Yes  Yes
CONTROL STATION
Dimension(mm) 230 x 210 x 150
Power supply 220 V
Communication interface USB 2.0
Case Aluminum
Weight (kg) 1 kg (excluding PC)
Main Functions Manual movement of the Rotating_Robot; Run the program; Abort the program
Output features: warning / power on / ready / Pass Fail Result
ROTATING ROBOT
Technical Features 3 models: S_R_R 55; S_R_R 108; S_R_R 168
Angolar Accuracy +- 0.05
Rotational speed (self-centering chuck and tailstock)
Interchangeable spacer blocks
Custom fixing tools arrangements
Software controlled angular positioning (from 0° to 360°)
Number of positioning: association of compatible measuring programs via software
Number of programs: unlimited
Material Aluminum

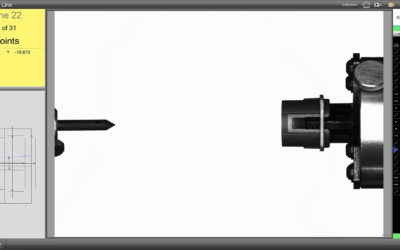

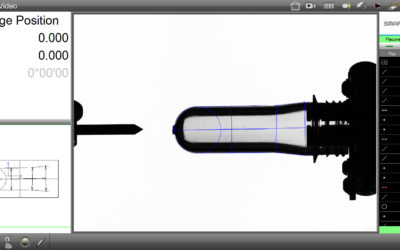

Software di Nuova Generazione:
TOCCA & MISURA!

• Schermo multi-touch software
• Riconoscimento automatico del pezzo

• Luce programmabile via Software
• Luce Front / Back / Diffusa

• Report dei dati automatici
• CSV / TSV / TXT / DXF / PDF

Self-centering-chuck-(0--50mm)

Self centering chuck, it is possible to use different custom models

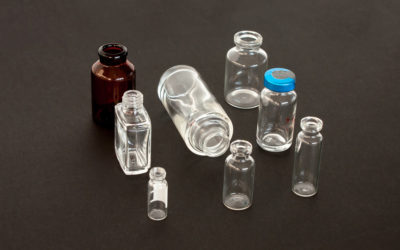

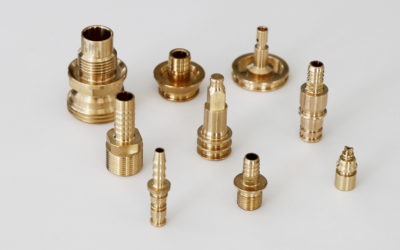

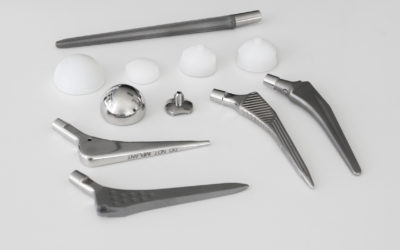

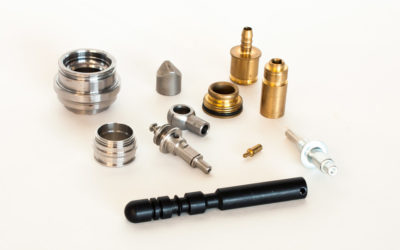

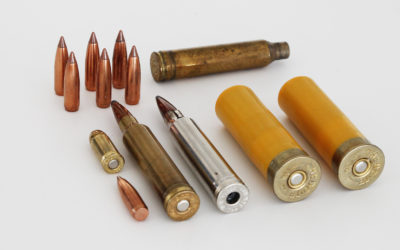

Applicazioni
